牛顿环曲率测量虚拟仿真实验

实验目的

1. 了解等厚干涉的基本原理

2. 掌握牛顿环干涉条件及形成原理

3. 通过测量牛顿环直径,计算球面透镜的曲率半径

4. 学习数据处理方法,提高测量精度

历史背景与理论基础

1. 牛顿环的历史

牛顿环现象由艾萨克·牛顿(Isaac Newton)于1717年在其著作《光学》(Opticks)中首次系统描述。牛顿通过实验观察到当凸透镜与平面玻璃接触时产生的同心彩色环状干涉图样,并对这一光学现象进行了深入研究。这一发现为波动光学理论奠定了重要基础。

牛顿环实验是光学干涉现象的经典案例,展示了光作为波的本质特性。虽然牛顿本人支持光的微粒说,但他的这一实验却为后来发展的光的波动理论提供了有力证据。

2. 光的干涉理论

干涉是两列或多列相干光波相遇时,由于相位差而产生的光强增强或减弱的现象。当两束相干光波叠加时:

相长干涉

相消干涉

  • 相长干涉:当光程差为波长的整数倍(或相位差为2π的整数倍)时,波峰与波峰重合,光波振幅增强,形成亮条纹
  • 相消干涉:当光程差为半波长的奇数倍(或相位差为π的奇数倍)时,波峰与波谷重合,光波振幅减弱,形成暗条纹
\[ \Delta\varphi = \frac{2\pi}{\lambda}\cdot\Delta L \]

其中,Δφ为相位差,ΔL为光程差,λ为波长

3. 薄膜干涉

牛顿环属于薄膜干涉的一种特殊情况。薄膜干涉是指光在薄膜上下表面反射形成的干涉现象。除牛顿环外,常见的薄膜干涉还包括:

  • 肥皂泡上的彩色条纹
  • 油膜在水面上形成的彩色图案
  • 镀膜光学元件的干涉现象

4. 等厚干涉与等倾干涉

光学干涉可分为两类:

  • 等厚干涉:牛顿环属于等厚干涉,指入射光通过厚度逐渐变化的薄膜时产生的干涉
  • 等倾干涉:如迈克尔逊干涉仪中,指入射角不同但通过相同厚度薄膜的光产生的干涉

等厚干涉示意图

等厚干涉中,薄膜厚度沿空间坐标变化,而入射角保持不变。如图所示,光线穿过厚度不同的薄膜区域,在不同位置产生不同的光程差,从而形成干涉条纹。

等倾干涉示意图

等倾干涉中,薄膜厚度相同,但光线以不同角度入射。不同入射角导致不同的光程差,从而在观察面上形成同心环状干涉条纹,每个环上的入射角度相同。

牛顿环是等厚干涉的经典例子,干涉条纹对应着空气薄膜厚度相等的点,故称为"等厚干涉"。

实验仪器

主要仪器设备:

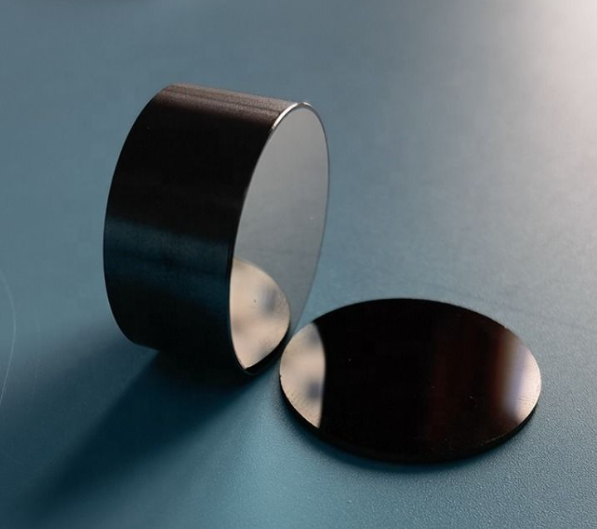

  • 平凸透镜:曲率半径通常在1000-10000 mm之间,是实验的核心部件

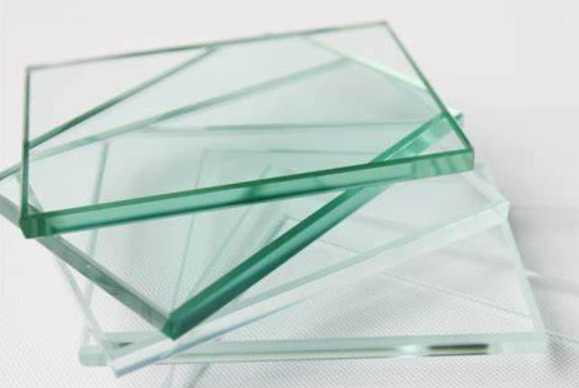

  • 平玻璃板:与透镜接触形成空气薄膜
  • 单色光源:常用钠灯(波长589 nm)作为光源
  • 读数显微镜:用于精确测量牛顿环直径
  • 支架和调节装置:用于固定和调整透镜位置

牛顿环干涉原理详解

1. 牛顿环物理原理

当平凸透镜放在平面玻璃板上时,透镜与平板间形成一个厚度从中心向外逐渐增大的空气薄膜。当单色光垂直入射时,光线在薄膜上下表面反射产生干涉,形成同心环状的干涉图样。

2. 空气膜厚度计算

如果透镜的曲率半径为 \(R\),离中心距离为 \(r\) 处的空气膜厚度 \(t\) 可以计算为:

\[ t = \frac{r^2}{2R} \]
这是根据圆的几何特性推导出的公式,适用于曲率半径远大于干涉环直径的情况

3. 干涉条件

对于反射光:

暗环(相消干涉)
\(2t = m\lambda\)
其中 \(m\) 为整数
亮环(相长干涉)
\(2t = (m+\frac{1}{2})\lambda\)
其中 \(m\) 为整数

注意:中心点总是暗的,因为透镜与平板接触处厚度为0,光波在玻璃-空气和空气-玻璃两个界面反射时发生半波损失。

4. 干涉环半径计算

第 \(m\) 个暗环的半径 \(r_m\) 满足:

\[ 2 \cdot \frac{r_m^2}{2R} = m\lambda \]
\[ r_m^2 = m\lambda R \]

第 \(m\) 个暗环的直径 \(D_m = 2r_m\),因此:

\[ D_m^2 = 4m\lambda R \]
3

5. 实验操作步骤

1

将平凸透镜放在平板玻璃上,球面向下

2

使单色光垂直照射透镜

3

观察形成的同心环干涉图样

4

测量各暗环的直径

5

绘制环序号与直径平方的关系图,计算斜率

6

根据公式 \(D_m^2 = 4m\lambda R\) 计算曲率半径

6. 测量曲率半径

通过测量不同暗环的直径 \(D_m\),绘制 \(D_m^2\) 与 \(m\) 的关系图,可得到一条斜率为 \(4\lambda R\) 的直线。由斜率可以计算出透镜的曲率半径:

\[ R = \frac{\text{斜率}}{4\lambda} \]

环序号(m)与直径平方(Dm2)的线性关系图

实验数据处理方法

在实际测量中,我们需要:

  1. 记录每个暗环的序号和直径
  2. 计算直径的平方值
  3. 绘制 \(D_m^2\) 与 \(m\) 的关系图
  4. 通过线性回归得到最佳直线
  5. 由斜率计算曲率半径
  6. 计算测量不确定度

线性回归公式: \(D_m^2 = k \cdot m + b\),其中 \(k = 4\lambda R\)

实验中使用多个暗环进行测量可以降低随机误差,提高测量精度。

实验注意事项

🧹
实验前清洁透镜和玻璃板表面,避免灰尘影响
💡
确保光源稳定,避免强度波动
👁️
测量时应垂直观察,避免视差误差
🌡️
环境应保持恒温,避免热胀冷缩影响测量
📏
测量环径时应选择同一侧的边缘作为参考点
📝
记录数据时注意标明环的序号,避免混淆

数据拟合优化

直径差法:当环的中心位置不易确定时,可以采用直径差法计算

\[ D_m^2 - D_n^2 = 4\lambda R (m-n) \]

这种方法避免了中心确定误差的影响,可提高测量精度。

最小二乘法拟合时,可添加权重,使测量精度更高的外环数据获得更大权重。

牛顿环实验装置

下方的3D模型展示了牛顿环实验装置和干涉现象形成的过程。您可以通过鼠标旋转、缩放查看各个角度。

实验流程演示

  1. 将平凸透镜放在平板玻璃上,球面向下
  2. 使单色光垂直照射透镜
  3. 观察形成的同心环干涉图样
  4. 调整实验装置,观察牛顿环的变化
  5. 通过调整波长,观察干涉环的变化

通过3D演示,您可以直观理解干涉环的形成原理和影响因素。

仿真实验说明

本仿真实验允许您调整透镜曲率半径和光的波长,观察牛顿环的变化并进行曲率半径测量。

通过调节参数,您可以验证牛顿环干涉理论并进行数据测量分析。

实验参数控制

5000 mm
nm

测量结果: -- mm

测量精度: --%

响应时间: -- ms

点击选择环
生成牛顿环中...

数据采集与分析

环序号(m) 环类型 环直径(Dm) mm 直径平方(Dm2) mm2
1 -- -- --
2 -- -- --
3 -- -- --
4 -- -- --
5 -- -- --

物理模型与牛顿环分析

本系统使用基于牛顿环物理原理的计算模型,自动分析牛顿环干涉图案,预测透镜曲率半径。计算模型通过分析干涉环的位置、间隔和强度模式,直接预测曲率半径,无需手动测量每个环的直径。

模型输入图像(256×256像素)和波长参数,基于物理公式计算曲率半径预测值和置信区间。通过对比预测值与真实值,可评估模型精度。

物理计算模型使用了真实物理原理,确保在各种条件下都能达到高精度的预测结果。

数据分析仪表盘

测量精度

--

预测趋势

误差分布

关键指标

🎯
--
R² 系数
⏱️
--
平均响应时间
📊
--
标准偏差

设置测试参数

100 mm
589 nm
2%
10

模型状态: 未加载

置信区间: ±0.00%

高级视图

预测数据

预测半径: -- mm

预测时间: -- ms

拟合斜率: -- mm²/环

真实数据

相对误差: --%

模型精度: --%

残差方差: --

交互式数据探索

基础分析
半径分析
波长分析
误差分析

探索牛顿环实验数据的基本属性和关系

基本数据统计

数据点数:
--
拟合斜率:
-- mm²/环
计算曲率半径:
-- mm
测量精度:
--%

分析曲率半径对测量结果的影响

150 mm

半径变化分析

曲率半径变大时,环间距变小,但环数增多。这是因为曲率半径增大导致空气薄膜厚度变化率降低,使相邻环之间的厚度差减小。

当前配置下的环数预估: --

第5环直径预估: -- mm

探索不同波长对牛顿环干涉图案的影响

波长 (nm) 1环直径 (mm) 5环直径 (mm) 相对精度
450 -- -- --
550 -- -- --
589 -- -- --
650 -- -- --

📝 较短的波长会产生更密集的干涉条纹,理论上可以提高测量精度,但也增加了区分相邻环的难度。

误差影响模拟

选择不同类型的误差,调整误差幅度,观察它们对曲率半径测量结果的影响。

系统误差

65%

系统误差是由实验装置或测量方法的固有缺陷导致的,它们具有一定的规律性,可通过校准或补偿部分消除。

透镜接触问题

平凸透镜与平面玻璃的接触点可能存在微小气隙,导致起始环位置判断误差。

透镜表面问题

平凸透镜或平面玻璃表面可能存在微小划痕或不均匀性。

光源问题

光源的非单色性导致干涉环边缘不够清晰,影响测量精度。

随机误差

35%

随机误差由多种不确定因素引起,它们的大小和方向是随机的,可通过多次测量和统计方法减小其影响。

主观判断

不同观察者对干涉环位置的判断存在差异。

读数误差

测量工具的精度限制及使用者读数过程中引入的误差。

环境因素

温度、湿度、振动等环境因素对实验过程的干扰。

5%

不同误差类型的影响

误差类型 对曲率半径的影响 相对误差
透镜接触问题 ±6.0 mm 6.0%
透镜表面问题 ±4.5 mm 4.5%
光源问题 ±3.0 mm 3.0%
读数误差 ±2.0 mm 2.0%
主观判断 ±1.2 mm 1.2%

误差处理方法

1

线性回归分析

采用最小二乘法拟合D²与m的线性关系,减小随机误差影响。

2

选择外环测量

优先选择较外侧的干涉环进行测量,减小中心判断不准确带来的影响。

3

重复测量法

对同一干涉环进行多次测量,取平均值减小随机误差。

4

标准差计算

计算多次测量结果的标准差,评估测量精度。

科学前沿应用

牛顿环干涉原理在现代科技中有广泛应用,不仅限于基础物理实验,也扩展到了许多前沿科技领域:

光学元件测试

现代天文望远镜和高精度光学仪器使用干涉原理检测透镜和反射镜表面的精度,可达纳米级精度。

薄膜厚度测量

半导体行业使用干涉测量技术监控硅片上薄膜沉积的均匀性和厚度,支持微电子制造工艺。

精密长度测量

干涉仪可测量亚波长级别的微小位移,是精密仪器制造的基础技术。

引力波探测

LIGO引力波探测器利用激光干涉原理,将引力波引起的微小空间变化转变为可测量的光程差,实现了引力波的探测。这一技术突破导致了2017年诺贝尔物理学奖的颁发。

点击播放前沿应用技术演示

课程思政

通过牛顿环实验,我们不仅学习物理知识,也培养多方面能力和素养:

🔬

严谨求实的科学态度

实验过程中的细致观察、准确测量和数据分析,培养严谨的科学精神和实事求是的态度。

💡

创新思维能力

拓展思考题引导学生从多角度分析问题,培养创新思维和解决复杂问题的能力。

⚙️

精益求精的工匠精神

通过提高测量精度的方法学习,培养追求卓越、精益求精的工匠精神。

🤝

团队协作能力

实验过程中的分工合作,培养团队意识和协作能力。

🌟

民族自豪感

了解中国在光学领域的重大成就,如王之江院士领导的超大口径非球面光学元件磨制技术,增强民族自豪感和科技创新的使命感。

拓展思考题

思考题1

如果使用白光代替单色光,牛顿环会呈现什么样的图案?为什么?

提示:白光由不同波长的可见光组成,不同波长的光会产生不同尺寸的干涉环

思考题2

为什么牛顿环中心是暗的而不是亮的?

提示:考虑透镜和平板接触处的光波反射相位变化

思考题3

如果空气薄膜中充入其他折射率不同的气体,会对牛顿环产生什么影响?

提示:介质折射率会影响光的波长

思考题4

牛顿环实验中,测量哪些环的直径会得到更精确的结果?为什么?

提示:考虑环的尺寸与测量误差的关系

思考题5

如果透镜表面不是球面而是非球面,牛顿环会呈现什么样的图案?

提示:空气薄膜厚度的空间分布决定了干涉图样

思考题6

已知牛顿环直径的分布规律,如何利用牛顿环测量光的波长?请设计一个简单的实验方案。

提示:将公式Dm2 = 4mλR变形,以波长λ作为未知量
